定制开发LCD液晶屏应该注意哪些参数?

2017/12/22 14:09:29      点击:
目前定制开发LCD液晶屏最多的就是TN,HTN,STN显示类型 的屏,也是最早广发应用于各个行业的最基础的人际交换界面显示器 件:仪器仪表,小电子产品,医疗工控行业应用居多。

针对现时很多定制开发LCD液晶屏DIY的朋友选购液晶屏时应注意的几个方面大致 说明一下。

视角

视角和反应速度是他们的共同特性和共同区别。

现在人们接触最多的是手机上的屏,统称TFT屏,基本上看不出有视 角范围的衰减,而低端类的TN,HTN,STN显示屏有着明显的视角区别。 行业内名词参数:6H,9H,3H,12H.也就是6点钟方向,9点钟方向,3点 钟方向,12点钟方向的意思。以一挂时钟做为参考说明视角方向,6 点为仰视,3点为左侧视,9点为右侧视,12点为俯视。选购时尤为关 键。

 温度

温度也是液晶屏主要的参数之一,在定制开发LCD液晶屏期间屏厂会发一份图纸, 里面就有这类必不可少的参数,“工作温度,储存温度”两

项。在设计时要注意这个参数,考虑产品在哪种环境下工作。液晶屏 一般分为3-4个范围,常温(0-50)范围,宽温(-20-75)范围,超 宽温(-30-85)范围。选择错误时会出现如下反应:低温下会显示反 应缓慢,高温下会有底影存在。

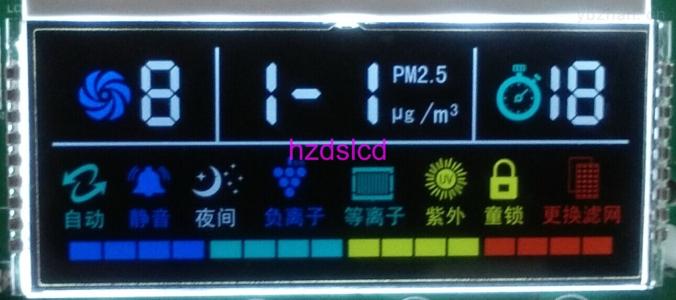

定制开发LCD液晶屏

驱动模式及电压

驱动模式也就是和驱动IC相匹配的设置,所以在定制开发LCD液晶屏前应先选好驱 动IC,驱动IC里面有详细的说明。或者直接做成显示模组即可不用考 虑此项内容,行业内的术语为:占空比和偏压比两种。只要提供此两 种参数液晶屏工厂会有解决方案,电压也是需要提供。 真值表

这个不用说了,是软件编程要识别LCD的地址的表格


显示模式:

即效果展现,目前低端屏只能是黑白色,LCD的显示原理说明了其本 生不能发光,所以需要底部背光才能看清楚,所以衍生出正性模式 ,负性模式,全透模式,半透模式,他们之间可以有很多组合

一般情况下,正性模式为黑字白底,负性模式为需要加底部背光黑低 背光色,半透模式为正性的底部背光的,全透模式有负性也有正性 的,大部分都属于带背光显示。


连接方式

玻璃器件链接方式有很多,热压纸,斑马条,金属脚,软排线等等
