LCD段码屏应用及驱动方案
2018/1/3 17:59:43 点击：

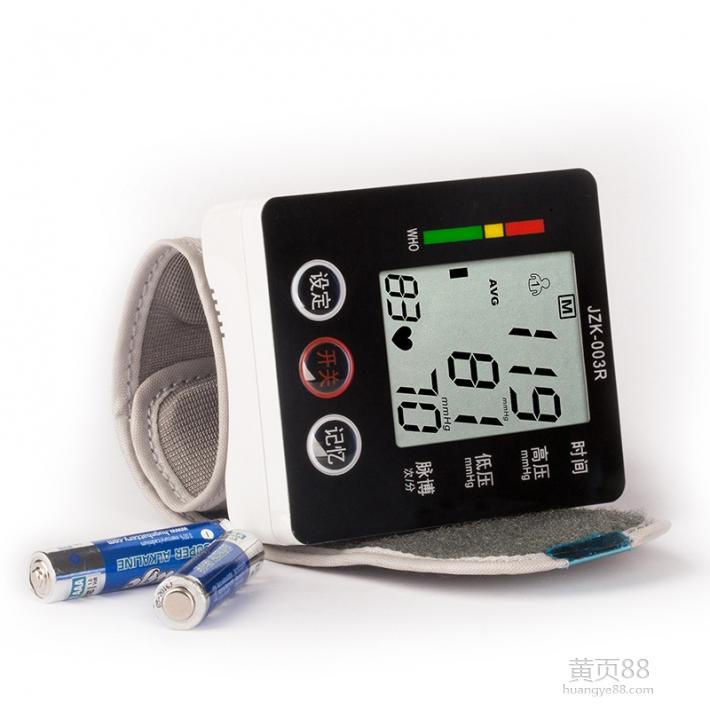

LCD段码屏往往应用在出货量比较大的家用消费类电子，比如空调遥控器，小时候带的电子手表等，都是段码屏。段码屏是非标屏，都是客户定做的，第一次开模费大概一两千元，厂家一般都会有起订量的要求，除此之外，它的单位成本相对要比点阵屏要便宜，而且我个人认为显示的效果要比点阵屏漂亮。
LCD段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。LCD段码屏有两种常用的驱动方案:
什么是COM，什么是SEG？用鸿哥的思路来解释，COM就是横向上的X坐标，SEG就是纵向上的Y坐标。X坐标与Y坐标组合成一张表格，每格代表一个显示点。比如HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。因为纵向上有32行，因此Y轴的地址范围是0到31。每一行X轴上的4个点，我们用一个字节来表示。一个字节有8位，高4位分别代表这个4个点，低4位为空。比如第一行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00，然后放到鸿哥精心研制的seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.
LCD段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。LCD段码屏有两种常用的驱动方案:
第一种：如果单片机内部集成了seg和com引脚的液晶驱动模块，直接用单片机驱动。
第二种：单片机用3个IO口跟HT1621进行通讯，用 HT1621驱动段码屏。
这节我重点介绍第二种。HT1621有4个COM，分别是com3,com2,com1,com0。有32个SEG，分别是SEG0,SEG1….SEG31。什么是COM，什么是SEG？用鸿哥的思路来解释，COM就是横向上的X坐标，SEG就是纵向上的Y坐标。X坐标与Y坐标组合成一张表格，每格代表一个显示点。比如HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。因为纵向上有32行，因此Y轴的地址范围是0到31。每一行X轴上的4个点，我们用一个字节来表示。一个字节有8位，高4位分别代表这个4个点，低4位为空。比如第一行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00，然后放到鸿哥精心研制的seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.
