薄膜式有源矩阵液晶显示屏TFT-LCD的介绍：

由于普通的矩阵液晶显示器的电光特性对多路、视频活动图象显示是很难满足要求的，因为每个像素都等效于一个无极电容，显示中会产生串扰。为了改善，又会限制驱动的路数。因此在每个像素上设计一个非线性的有源器件，使每个像素可以被独立驱动，从而克服了串扰，解决了大容量多路显示遇到的困难，提高了画面质量，使多路显示画面成为可能。

有源矩阵液晶显示屏件根据有源器件的种类可分为如表2-2所列的多种类型。

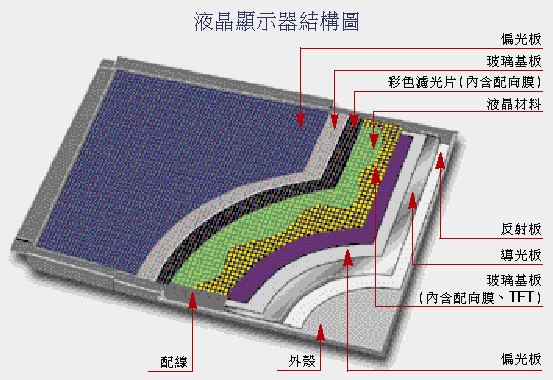

图2-3  TFT有源矩阵驱动LCD的基本结构

以下将对主流的a-siTFT三端有源矩阵液晶显示器件进行介绍。

a-siTFT是一种非晶硅-薄膜晶体管类型的三端有源矩阵液晶显示器件。它制作容易，基板玻璃成本低，导通比大，可靠性高，容易大面积化。因此受到广泛应用。图2-3为其基本结构。

同一般液晶显示器件类似，a-SiTFT液晶显示器件也是在两片玻璃之间封入液晶，而且液晶显示器件就是普通的TN型方式。不过，其玻璃基板则与普通液晶显示器件大不相同，在下玻璃板上要配制上扫描线和寻址线（即行、列线），将其组合成一个个矩阵，在其交点上再制作上TFT有源器件和像素电极，如图2-4所示。

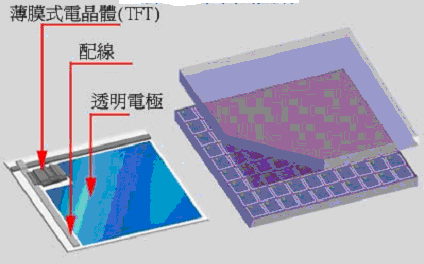

图2-4  TFT有源矩阵液晶显示屏的电极排布
